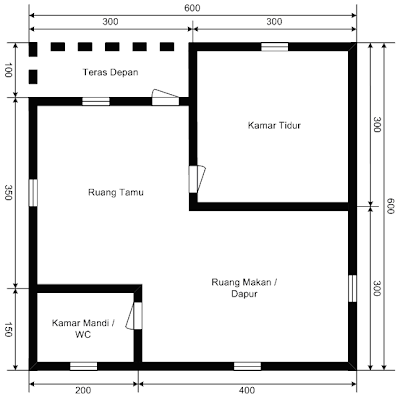

Denah Rumah
Diagram Satu Garis Rumah

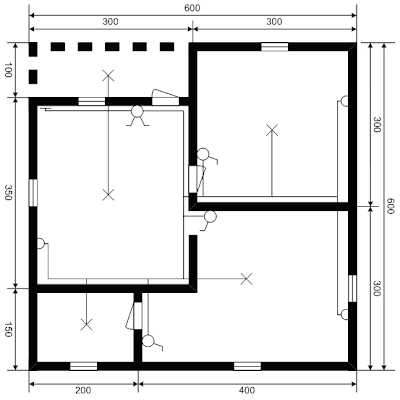

Diagram Pengawatan Rumah Tipe 36

Diagram Pemipaan Rumah
Diagram 1 Garis,1 Fasa 1 Group











Daftar Rekapitulasi Daya















PEMASANGAN INSTALASI LISTRIK RUMAH TINGGAL

Penerangan untuk rumah tinggal sekarang menjadi sangat penting bagi kehidupan kita dalam menjalankan aktifitas juga sebagai keperluan keperluan yang lain nya. Untuk itu saya sedikit akan mengilustrasikan cara pemasangan instalasi listrik rumah tinggal sebagai referensi dan sebagai bahan acuan untuk kita agar sedikit banyak nya bisa dan memahami cara pembuatan instalasi rumah tinggal tersebut. Untuk itu team kami " MUTIARA" foundation mencvoba sedikit membantu


Listrik yang yang baik tentu harus memiliki penghantar yang baik juga ini dikarenakan agar maksimalnya kinerja dari penghantaran arus listrik tersebut untuk itu sebelum masuk ke pembahasan inti maka saya akan mengajak pembaca untuk mengenal terlebuh dahulu kabel kabel penghantar yang biasa digunakan dalam instalasi listrik tersebut berikut uraian nya


1  PENGENALAN KABEL DAN BAGIAN INSTALASI
Kegiatan belajar ini bertujuan untuk mendidik siswa untuk
mengenal jenis kabel yang digunakan dalam instalasi listrik. Untuk hal
tersebut maka siswa harus mengenal macam-macam kabel yang
digunakan dalam instalasi penerangan.
Kabel listrik yang baik harus memenuhi syarat mekanis, elektris,
thermis, dan kimia.
Jadi kabel listrik harus mempunyai kekuatan mekanis, yaitu
mampu menghantarkan arus listrik yang sebesar-besarnya, dengan
kerugian yang terkecil mungkin, tidak terpengaruh adanya panas,
korosi dan pengaruh lainnya. Hal tersebut karena berhubungan dengan
sisitem pemasangan kabel, yaitu pemasangan kabel diudara maupun
pemasangan dibawah tanah.
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 5
Jenis-jenis kabel listrik untuk instalasi banyak digunan:
1. Kabel NYA.
Jenis kabel Nya bentuknya berinti tunggal dari bahan tembaga
sebagai inti, berisolasi PVC. Pemasangannya tidak boleh menempel
didinding/tembok, tetapi harus menggunakan rol isolator atau pipa
instalasi listrik. Kabel NYA tidak boleh dipasang pada tempat yang
terbuka atau dibawah tanah. Gambar dibawah adalah gambar kabel
NYA:





2. Kabel NYM.
Jenis kabel NYM, mempunyai inti lebih dari satu, inti kabel dari
tembaga, berisolasi dari PVC, selubung dalam dari karet,dan
selubung luar dari PVC. Pemasangan kabel NYM boleh langsung
menempel pada tembok tanpa menggunakan rol isolator/pipa
instalasi. Pemasangan kabel NYM tidak boleh dipasang di bawah
tanah dan tempat terbuka. Gambar dibawah ini merupakan gambar
dari kabel NYM:
Anyaman kapas dalam
cairan lilin kabel
Iinti tembaga yg
Disepuh timah
Satu lapisan
karet
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 6


3. Kabel NYFGby.
Jenis kabel NYFGby, kabel berinti tembaga, berisolasi PVC,
kabel ini mempunyai inti lebih dari satu dan mempunyai kekuatan
mekanik tinggi. Gambar dibawah ini merupakan jenis kabel
NYMFGby dan gambar penampangnya.
Kawat tanah Inti tembaga yg disepuh timah 2 lapisan karet Ban kapas yg dicelup karet
pengisian karet
Selubung pelat bahan logam
berombak yg disepuh timah
Selubung karet
Anyaman kapas padat
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 7
A B Lapisan goni yg diaspal 2 lapisan kawat baja Goni yg diaspal Sedikitnya 2
lapisan kertas yg diaspal Isolasi
kertas Isolasi kertas Inti tembaga Selubung timbel A - B 2 lapisan Merangkai Instalasi Listrik PeneranganSederhana
PENJELASAN:
a. Pemakaian tube (pelindung ujung pipa) dalam instalasi.
Pada umumnya alat ini dipakai untuk melindungi ujung pipa
listrik agar pada waktu kita melakukan penarikan kawat-kawat NYA
itu tidak akan mengalami kerusakan pada isolasi-isolasi karet itu.
b. Pemakaian roset dalam instalasi pipa.
Untuk memasang lampu-lampu plafon tidak diijinkan langsung
ke plafon, tetapi terlebih dahulu roset itu dipasang pada plafon
kemudian disusul dengan fiting.
Pipa sorong
Tulo


4. Fungsi pipa listrik.
a. Melindungi penghantar terhadap pengaruh mekanik.
b. Melindungi bangunan terhadap kemungkinan terjadinya
kebakaran akibat hubungan singkat (korsleting).
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 9
c. Mempermudah pencarian gangguan.
d. Mempermudah pembongkaran dan pemasangan penghantar
pada waktu perbaikan.
e. Melindungi penghantar dari pengaruh kimia, thermis dan lain
sebagainya.
Fitting Lampu.
Fitting lampu merupakan komponen listrik yang berfungsi untuk
menempatkan lampu.
Fitting harus terbuat dari bahan yang tahan terhadap panas,
dan bagian bodinya harus mempunyai tahanan isolasi yang besar.
Bentuk/konstruksi fitting lampu:
a. Fitting plafon,
b. Fitting gantung,
c. Fitting yang dilengkapi dengan stop kontak,
d. Fitting yang dilengkapi saklar tarik.
Menurut jenis lampu yang digunakan, fitting dibedakan menjadi dua:
1. Fiting jenis Edison, yaitu fitting yang menggunakan ulir.
2. Fitting jenis lampu bayonet, yaitu fitting yang menggunakan pink
pisau pengunci.
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 10
Sambungan (sok)
Pipa sorong
Lengkungan penahan
(a) Klem (sengkang)
(c) Pelana pipa
(b) sengkang setengah
Pipa 5/8”
Pasangan pipa 5/8” dengan klem (sengkang) majemuk
Pipa 5/8”
Klem
Klem
Pasangan pipa 5/8” dengan klem berganda
Pipa 5/8”
Klem
Pasangan pipa 5/8” dengan klem (sengkang) majemuk
Gambar, Fungsi Dan Penggunaan Komponen
1. Gambar, fungsi, dan penggunaan saklar tunggal.
a. Gambar symbol
b. Gambar pelaksanaan.
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 11
Secara umum, fungsi saklar adalah untuk menghubungkan dan
memutuskan arus listrik. Pada instalasi listrik penerangan, saklar
tunggal berfungsi untuk menghidupkan dan mematikan sebuah dan
sekelompok lampu (beban listrik) dari suatu tempat.
Saklar tunggal banyak digunakan didalam kamar atau suatu
ruangan yang memilki ukuran kecil dan hanya mempunyai satu buah
pintu. Contoh ruangan: kamar tidur, kamar mandi, ruang makan ,dll.
2. Gambar, fungsi dan penggunaan saklar seri.
a. Gambar simbol.
b. Gambar pelaksanaan.
Saklar seri berfungsi untuk menghidupkan dan mematikan dua
buah lampu dari suatu tempat secara bergantian atau bersamaan.
Saklar seri biasanya digunakan pada ruangan yang luas tetapi hanya
mempunyai satu pintu. Contoh pada ruang pertemuan, toko, dll.

3. Gambar, fungsi dan penggunaan saklar tukar.
a. Gambar simbol.
b. Gambar pelaksanaan.
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 12
Saklar tukar berfungsi untuk menghidupkan dan mematikan
sebuah lampu (beban listrik) dari dua tempat.
Saklar tunggal disebut juga saklar hotel, karena banyak
digunakan di hotel. Untuk mengoperasikan sebuah lampu dari dua
tempat diperlukan 2 saklar tukar, yang pemasangannya sebuah
saklar tukar dan sebuah lampu pada kamar tamu sedangkan satu
saklar tukar yang lain dipasang pada ruang operator.

4. Gambar, Fungsi, dan Penggunaan Saklar Silang.
a. Gambar simbol.
b. Gambar pelaksanaan.
Saklar silang befungsi untuk menghidupkan dan mematikan
sebuah (sekelompok) lampu (beban listrik) dari minimal tiga tempat,
penggunaannya dibantu dengan dua buah saklar tukar. Saklar silang
digunakan pada ruangan yang panjang atau bertingkat. Contohnya
pada; rumah tingkat/tangga, lorong-lorong, ruang yang luas dan
panjang yang mempunyai tiga pintu.
5. Gambar, Fungsi dan Penggunaan Stop Kontak (kotak kontak).
a. Gambar simbol.
b. Gambar pelaksanaan
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 13
Stop kontak berfungsi sebagai penyedia tenaga listrik (catu
daya) yang banyak digunakan untuk menghubungkan peralatan
listrik misalnya; radio, tape, tv, lampu, seterika, kipas angin, kulkas,
pompa air, dan beban listrik lainnya.
6. Gambar, Funsi, dan Penggunaan Fitting.
Gambar simbol.
Fiting
plafon
Roset
kayu
Lubang
p.sorong
Lubang
kabel NGA
ke fiting
Pipa
sorong
Kawat
NGA
Inti kawat
NGA
Roset
kayu
plafon
Fitting berfungsi sebagai tempat dudukan lampu. Pada instalasi
listrik penerangan dirumah, gedung, biasa digunakan fitting duduk
(menempel ditembok atau papan), fitting gantung (menggantung
pada plafon atau langit), dan fitting kedap air atau WD (water dift).

7. Gambar, Fungsi, dan Penggunaan Pipa Instalasi (pipa pvc).

Gambar pipa pvc.
Pipa instalasi berfungsi untuk melindungi kabel dari gangguan
luar, misalnya; benturan, terikan, goresan.
Pipa pvc digunakan pada: ruang lembab, ruang panas, ruang
dengan bahaya mekanis yang tinggi.
8. Gambar, Fungsi, dan Penggunaan Klem Pipa.
Gambar klem pipa.
Klem pipa berfungsi untuk mengikat pipa pada instalasi pasangan
luar.
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 14
9. Gambar, Fungsi, dan Penyambungan Pipa.
Gambar.
Penyambung pipa berfungsi sebagai: membuat sambungan
lurus, membuat sambungan 90o, membuat sambungan T.
10.Gambar, Fungsi, dan Penggunaan Kotak Sambungan.
Gambar.
Kotak sambung berfungsi sebagai tempat sambungan kabel
untuk mengambil percabangan.
Pemilihan kotak sambung yang akan digunakan harus diesuaikan
dengan kondisi ruangan, misalnya:
? Ruang kering menggunakan kotak sambung jenis kotak dari
PVC.
? Ruang lembab menggunakan kotak sambung jenis kotak, bahan
dari ebonit.
? Ruang dengan bahay mekanik menggunakan kotak sambung
jenis bulat, bahan dari baja.
? Ruang dengan bahaya ledakan menggunakan kotak sambung
jenis bulat, bahan dari galvanis.
11.Gambar, Fungsi, dan Penggunaan Pengaman (sekering).
a. Gambar simbol.
Merangkai Instalasi Listrik PeneranganSederhana
SMK Bidang Tehnik Perkapalan Program Keahlian Listrik Kapal 15
b. Gambar bagian-bagian pengaman lebur.
Pengaman lebur berfungsi untuk mengamankan rangkaian
listrik dari gangguan arus hubung singkat, pemasangannya pada
hantaran fasa dihubungkan seri terhadap beban.
12.Gambar, Fungsi dan penggunaan Kabel NYA.
Gambar.
